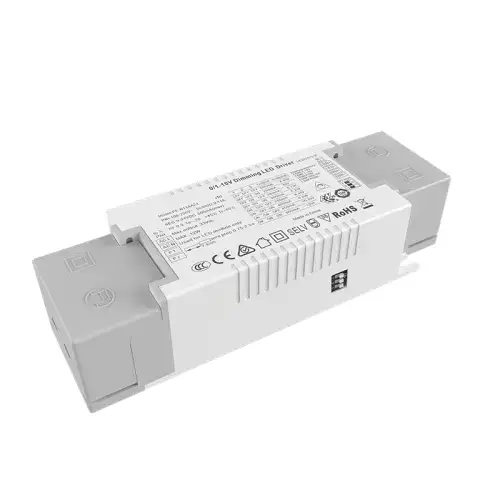

Driver LED reglabil CCT de 10W curent constant 0/1-10V

Driverul LED cu intensitate constantă 0/1-10V CCT de înaltă calitate de la fabrica Starwell are două canale de control al semnalului, un canal este 0/1-10v pentru a controla luminozitatea, celălalt canal este 0/1-10v pentru a controla temperatura culorii, CPU controlează curba de reglare a luminii și controlul frecvenței mixte.

Trimite o anchetă

În calitate de producător profesionist, Starwell ar dori să vă ofere un driver LED reglabil CCT cu curent constant de 10W de înaltă calitate 0/1-10V. Pentru a obține percepția vizuală a luminozității, materiile prime utilizate sunt mărci de primă linie, design de reglare ultraprofundă cu cip importat, care se potrivește cu o varietate de sisteme de reglare inteligente de pe piață Control precis al temperaturii culorii, design de dimensiuni ultra mici (dacă sistemul este un mod mixt de temperatură a culorii cu două canale de ajustare a luminozității în același timp, trebuie să personalizeze programul).

Caietul de sarcini

Model		PE-FN10ACA42	PE-FN20ACA42
IEȘIRE	Tensiune de ieșire	9-42Vdc 9-41Vdc 9-37Vdc 9-33Vdc 9-28Vdc	9-42Vdc
	Tensiune maximă de ieșire	42Vdc	42Vdc
	Tensiune de ieșire fără sarcină	45Vdc	45Vdc
	Curent de ieșire	120/180/200/240/270/300/350mA	200/250/280/300/350/400/450/500mA
	Putere de ieșire	1,5W~9,8W	2W~21W
	Nivel stroboscopic	Fără pâlpâire
	Interval de reglare	0~100%, LED-ul începe la 0,03% posibil.
	Frecvența de atenuare PWM	>3600Hz
	Precizia curentă	±5%
	Mod de oprire	Fără semnal de ieșire de luminozitate maximă
INTRARE	Interfață de atenuare	0-10V 1-10V semnal de interfață curent <2ma
	Interval de tensiune de intrare	200-250Vca
	Frecvenţă	50/60Hz
	Curent de intrare	<0,045A ac230v	<0,055A ac230v
	Factorul de putere	PF>0,94/230 V ca (la sarcină maximă)	PF>0,95/230V ac (la sarcină maximă)
	THD	230Vac@THD <14% (la sarcină maximă)
	Eficiență (tip.)	81%	86%
	Curent de pornire (tip.)	pornire la rece25A@230Vac
	Antisurge	L-N: 1,8 kV
	Curent de scurgere	<0,25mA/230Vac
MEDIU	Temperatura de lucru	ta: 45°C tc: 80 °C
	Umiditatea de lucru	20 ~ 95%RH, fără condensare
	Temp. de depozitare, umiditate	-40 ~ 80°C, 10~95%RH
	Temp.Coeficient	±0,03%/°C(0-50)°C
	Vibrație	10~500Hz, 2G 12min./1ciclu, perioadă de 72min. fiecare de-a lungul axelor X, Y, Z.
PROTECŢIE	Protecție la supraîncălzire	Reglarea sau oprirea inteligentă a curentului de ieșire dacă temperatura PCB ≥110°C, se recuperează automat.
	Protecție la suprasarcină	Opriți ieșirea când puterea nominală ≥102%, se recuperează automat.
	Protecție la scurtcircuit	Opriți automat dacă apare un scurtcircuit, se recuperează automat.
	Protecție fără sarcină	Tensiune constantă de ieșire.
SIGURANȚĂ & EMC	Rezistenta la Tensiune	I/P-O/P: 3750Vca
	Rezistenta de izolare	I/P-O/P: 100MΩ/500VDC/25°C/70%RH
	Standarde de siguranță	IEC/EN61347-1, IEC/EN61347-2-13
	Emisia EMC	/
	Imunitate EMC	/
	Standard de testare stroboscopică	IEEE 1789
ALŢII	Dimensiune	130 × 37 × 22,6 mm (L × L × H)
	Ambalare	sac PE
	Greutate (G.W.)	85g±10g

Faturi:

1.integrați mai multe interfețe de reglare a luminozității și potrivire a culorilor 2.0/1-10v ajustare a luminozității, temperatura de potrivire a culorilor

3. ieșire de control digital fără stroboscopic

4. Intrare AC interval 200-250v

5. răcire naturală cu aer, rezistent la umiditate, termoconductoare proces de disipare a căldurii din silicon

6. design de reglare profundă

7. multiple funcții de protecție

8. design de sertizare, convenabil și rapid

Aplicație:

1. Sursă de lumină LED cu două culori

2. iluminat inteligent vilă

3. Sistemul de iluminat inteligent wireless poate fi accesat

4. iluminatul muzeului

5. iluminat comercial high end

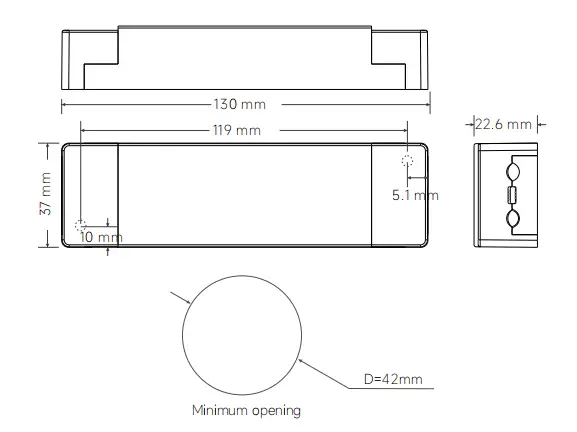

Dimensiuni:

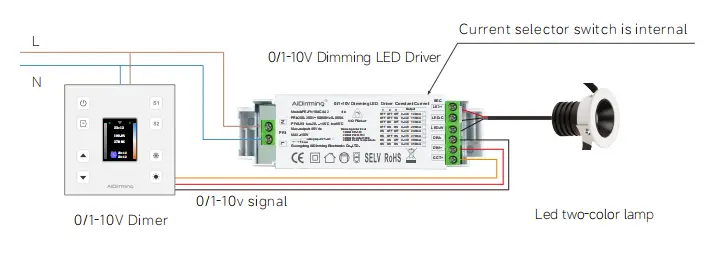

Cablaj:

1. Cablajul terminalului de intrare: potrivit pentru calibrul de sârmă 22awg-14awg (0,5 mm2 – 1,5 mm2), decuparea necesită tablă de 9-10 mm

2. Cablajul terminalului de ieșire: potrivit pentru calibrul de sârmă 22awg-12awg (0.5mm2 – 1.5mm2), decuparea necesită tablă de 6-7mm

3. Cablajul terminalului de ieșire: polul pozitiv al LED-ului de ieșire este terminalul comun, iar LED-ul cu trei fire poate

fie conectat la unul dintre polii pozitivi.

Instructiuni de utilizare:

Dacă nu se specifică altfel, toate specificațiile și parametrii sunt măsurați la intrarea de 230VAC, sarcina nominală și 25 ℃ ambiantă.

Temperatură

Acest produs are un capac pentru linie de presare la intrare, cu prindere cu autoblocare, poate fi deschis cu o șurubelniță, apoi puteți

va vedea terminalul de intrare conectat la linia AC L și varul nul N, terminalul de ieșire conectarea a conform

eticheta produsului, observați polul pozitiv și negativ.

**1: vă rugăm să acordați atenție distincției dintre intrare și ieșire, conectați corect, apoi porniți

**2: vă rugăm să conectați mai întâi sarcina de ieșire DC, deschideți driverul după verificare; în modul curent constant, dacă este alimentat

aprins la circuit deschis, vă rugăm să opriți driverul și nu puteți conecta LED-ul până când energia electrică stocată de ieșire

eliberați sau poate deteriora LED-ul;

**3. Acest tip de driver este limitat doar la utilizarea lămpilor cu LED, intervalul de tensiune de intrare este AC200-250V, izolația termică

bumbac și alte articole care împiedică disiparea căldurii produsului, care se conformează produsului în conformitate cu specificațiile

tensiunea de ieșire, domeniul de curent, temperatura mediului de utilizare este de -20-45 de grade, iar suprafața nu poate acoperi

conditiile de mediu, acest produs se bucura de 5 ani de garantie gratuita.

1. Lampa LED nu luminează după ce driverul de reglare este conectat prima dată, vă rugăm să opriți intrarea AC și să verificați

după cum urmează:

1) dacă ieșirea DC este sau nu un contact rău;

2) dacă polaritatea de ieșire DC este inversată sau placa LED este sudată anti;

3) dacă intrarea AC este un contact prost, testați după eliminarea acestor defecțiuni;

2. Dispozitivul are o conexiune bună, lumini LED, dar LED-ul pâlpâie, vă rugăm să opriți intrarea AC și să verificați după cum urmează:

1).dacă se potrivesc sau nu parametrii și parametrii actuali.

2). Vă rugăm să comunicați în timp util cu noi dacă aveți întrebări în utilizare, vom face tot posibilul pentru a rezolva problemele cu dvs.

Diferența între 0-10V și 1-10V:

1. Când variatorul 0 / 10V este ajustat la maxim 10V, curentul de ieșire va atinge 100% din puterea de ieșire, iar luminozitatea va ajunge la 100%. Când variatorul 0-10V este reglat la 0V, curentul va fi

minim, iar lumina se va stinge; Când atenuarea 1-10V este reglată la 1V, curentul este minim și lumina este stinsă.

2. Diferență între 0-10V și 1-10V reglare: tensiune diferită de pornire și de închidere, 0-10V este activat la 0,7V,

(luminozitatea minimă) 1-10V este activată la 1,2V (luminozitatea minimă).

3. Drimer de luminozitate digitală 0-10V și 1-10V, identificarea automată a luminozității a două moduri de luminozitate.

4. Același circuit de semnal controlează lumina și întuneric în același timp.

5. Dimmerul (sistemul de reglare a luminii) este împărțit în semnale de reglare 0-10V și 1-10V.

6. Compatibilitatea cu reglajul este legată de distanța de control a liniei de semnal și de numărul de alimentare de control.

Dacă numărul este prea mare sau linia de semnal este prea lungă, vor apărea probleme precum nu se poate ajusta mai jos și nu se poate ajusta.
