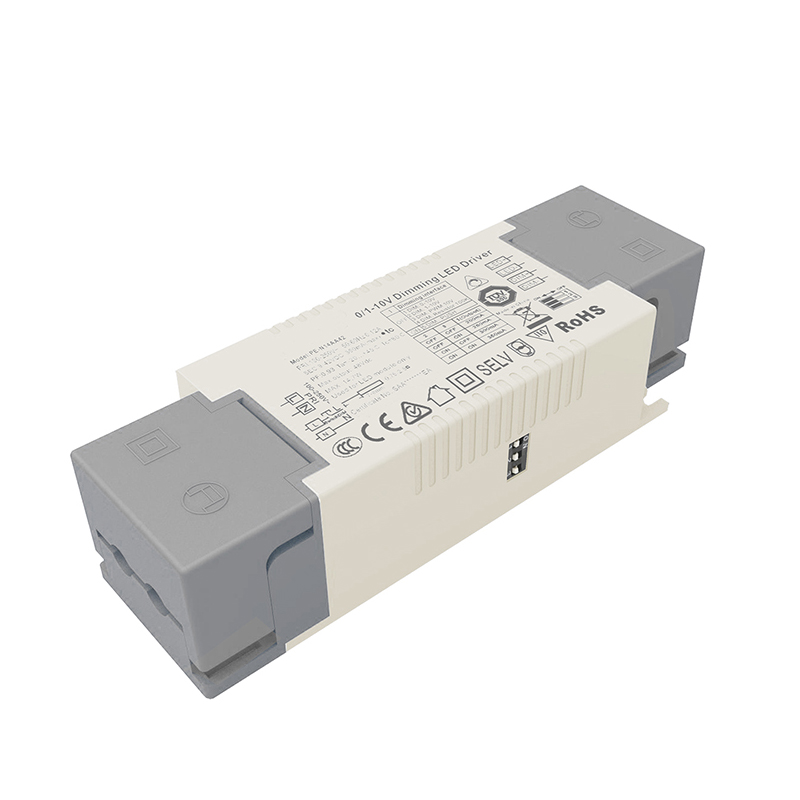

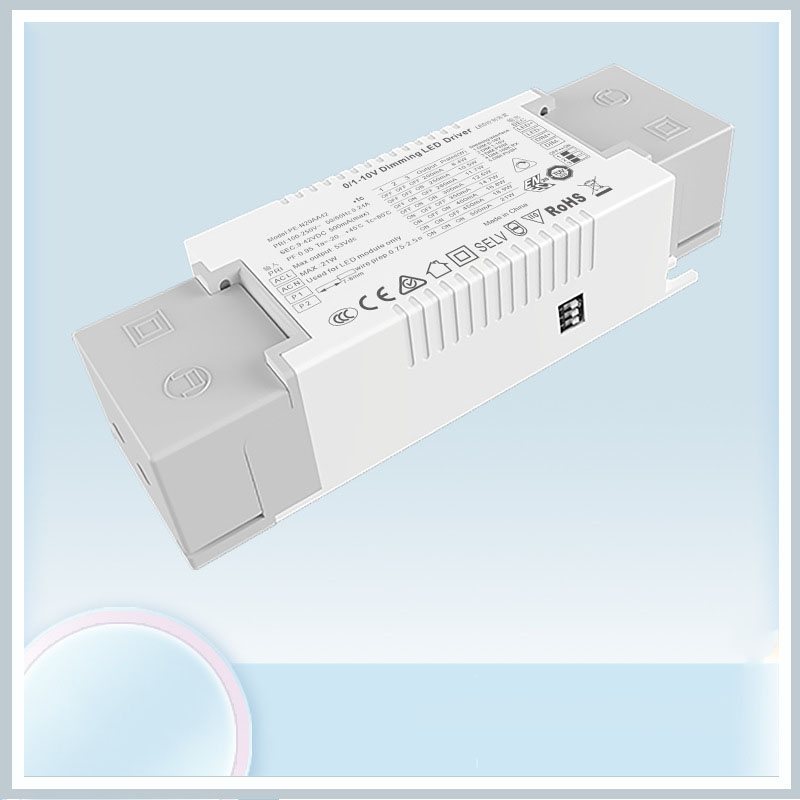

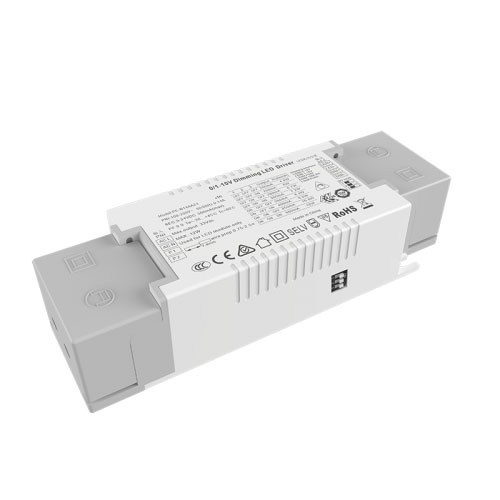

Driver LED reglabil cu curent constant de 20W 0-10V

STARWELL este unul dintre producătorii și furnizorii din China, care produce în principal driver LED cu curent constant de 20W 0-10V dimmable, cu mulți ani de experiență. Sper să construim relații de afaceri cu tine.

Trimite o anchetă

STARWELL este un producător și furnizor chinez de renume, cu ani de experiență, specializat în producția de drivere LED reglabile cu curent constant de 20W 0-10V. Sperăm să stabilim legături comerciale cu dvs.

PE-N20AA este folosit pentru a controla curba de estompare și controlul frecvenței mixte pentru a obține luminozitatea percepției unghiului vizual. Materiile prime utilizate sunt mărci de primă linie, iar cipurile importate sunt proiectate pentru reglarea intensă a intensității intense, se potrivește cu o varietate de sisteme de reglare inteligente de pe piață, controlează cu precizie luminozitatea, vine cu o pornire lentă și un design de dimensiuni ultra-mice.

20W curent constant 0-10V Dimmable LED Driver Caracteristici:

1. integrați mai multe interfețe de diminuare a semnalului

2. ieșire de control digital fără stroboscopic

3. Intrare AC interval 100-250v

4. răcire naturală cu aer, rezistent la umiditate, termoconductoare proces de disipare a căldurii din silicon

5. design de dimming profund

6. multiple funcții de protecție

7. design de sertizare, convenabil și rapid

8. TUV CE SAA C-TICK ENEC certificate

9. 127,5*43*30mm

20W Curent constant 0-10V Lista de modele de driver LED reglabil:

Reglare curent constant 0/1-10V

Serie	Dimming	Model	Intrare	Putere	PF	Tensiune de ieșire	Curent de ieșire
PE-N14AA 3-14,7W	0-10V 1-10V PWM 10V 100K Rezistor APĂSAŢI	PE-N14AA24	AC100-250V	12W	0,88-0,96PF THD<10%	9-24V	200/250/280/300/350/400/450/500mA
PE-N14AA 3-14,7W	0-10V 1-10V PWM 10V 100K Rezistor APĂSAŢI	PE-N14AA42	AC100-250V	14,7 W	0,88-0,96PF THD<10%	9-42V	150/180/200/250/280/300/320/350mA
PE-N20AA 12-20W	0-10V 1-10V PWM 10V 100K Rezistorul PUSH	PE-N20AA24	AC100-250V	19,2 W	0,88-0,96PF THD<10%	9-24V	450/500/550/600/650/700/750/800mA
PE-N20AA 12-20W	0-10V 1-10V PWM 10V 100K Rezistorul PUSH	PE-N20AA42	AC100-250V	21W	0,88-0,96PF THD<10%	9-42V	200/250/280/300/350/400/450/500mA

20W curent constant 0-10V aplicație driver LED reglabil:

1. Sursă de lumină led monocromă

2.vilă iluminat inteligent

3. Sistemul de iluminat inteligent fără fir poate fi accesat

4.iluminat muzeu

5. iluminat comercial high end

20W curent constant 0-10V driver LED reglabil Specificații:

Model		PE-N14AA42	PE-N14AA24	PE-N20AA42	PE-N20AA24
IEȘIRE	Tensiune de ieșire	9-42Vdc	9-24Vdc	9-42Vdc	9-24Vdc
	Tensiune maximă de ieșire	42Vdc	24Vdc	42Vdc	24Vdc
	Tensiune de ieșire fără sarcină	53Vdc	33Vdc	53Vdc	33Vdc
	Curent de ieșire	150/180/200/250 /280/300/320/350mA	200/250/280/300 /350/400/450/500mA	200/250/280/300 /350/400/450/500mA	450/500/550/600 /650/700/750/800mA
	Putere de ieșire	2W~14,7W	2W~12W	2W~21W	4W~19,2W
	Nivel stroboscopic	Fără pâlpâire
	Interval de reglare	0~100%, LED-ul începe la 0,3% posibil.
	Frecvența de atenuare PWM	>3600Hz
	Precizia curentă	±5%
	Mod de oprire	Fără semnal de ieșire de luminozitate maximă
INTRARE	Interfață de atenuare	0-10V 1-10V semnal de interfață curent <2ma / PUSH (P1 P2)
	Interval de tensiune de intrare	100-250Vca
	Frecvenţă	50/60Hz
	Curent de intrare	<0,14A ac230v		<0,23A ac230v
	Factorul de putere	PF>0,95/230V ac (la sarcină maximă)		PF>0,96/230V ac (la sarcină maximă)
	THD	230Vac@THD <10% (la sarcină maximă)
	Eficiență (tip.)	82%		84%
	Curent de pornire (tip.)	pornire la rece30A@230Vac
	Antisurge	L-N: 1,5 kV
	Curent de scurgere	<0,25mA/230Vac
MEDIU	Temperatura de lucru	ta: 45 °C tc: 80 °C
	Umiditatea de lucru	20 ~ 95%RH, fără condensare
	Temp. de depozitare, umiditate	-40 ~ 80°C, 10~95%RH
	Temp.Coeficient	±0,03%/°C(0-50)°C
	Vibrație	10~500Hz, 2G 12min./1ciclu, perioadă de 72min. fiecare de-a lungul axelor X, Y, Z.
PROTECŢIE	Protecție la supraîncălzire	Reglarea sau oprirea inteligentă a curentului de ieșire dacă temperatura PCB ≥110°C, se recuperează automat.
	Protecție la suprasarcină	Opriți ieșirea când puterea nominală ≥102%, se recuperează automat.
	Protecție la scurtcircuit	Opriți automat dacă apare un scurtcircuit, se recuperează automat.
	Protecție fără sarcină	Tensiune constantă de ieșire.
SIGURANŢĂ & EMC	Rezistenta la Tensiune	I/P-O/P: 3750Vca
	Rezistenta de izolare	I/P-O/P: 100MΩ/500VDC/25°C/70%RH
	Standarde de siguranță	IEC/EN61347-1, IEC/EN61347-2-13
	Emisia EMC	EN55015, EN61000-3-2 Clasa C, IEC61000-3-3
	Imunitate EMC	EN61000-4-2,3,4,5,6,8,11, EN61547
	Standard de testare stroboscopică	IEEE 1789
ALŢII	Dimensiune	127,5(97)×43×30mm(L×L×A)
	Ambalare	Cutie
	Greutate (G.W.)	192g±10g

dimensiune:

Selectarea curentului LED:

Diagrama de reglare 0-10V:

PUSH Dimming diagram:

Utilizarea îndrumării:

Dacă nu se specifică altfel, toate specificațiile și parametrii sunt măsurați la intrarea de 230VAC, sarcina nominală și temperatura ambiantă de 25 ℃

Acest produs are un capac de linie de presare la intrare, cu prindere cu autoblocare, poate fi deschis cu o șurubelniță, apoi veți vedea terminalul de intrare conectat la linia AC L și varul nul N, terminalul de ieșire conectează un conform etichetei produsului, observați polul pozitiv și negativ.

1: vă rugăm să acordați atenție distincției dintre intrare și ieșire, conectați corect, apoi porniți

2: vă rugăm să conectați mai întâi sarcina de ieșire DC, deschideți driverul după verificare; în modul curent constant, dacă porniți la circuit deschis, vă rugăm să opriți driverul și să nu puteți conecta LED-ul până când energia electrică stocată de ieșire eliberează, sau poate deteriora LED-ul;

3. Acest tip de driver este limitat doar la utilizarea lămpilor cu LED-uri, intervalul de tensiune de intrare este AC100-250V, bumbacul termoizolant și alte articole care împiedică disiparea căldurii produsului, care se conformează produsului în conformitate cu specificațiile tensiunea de ieșire, domeniul de curent, temperatura mediului de utilizare este de -20-45 de grade, iar suprafața nu poate acoperi condițiile mediului, acest produs se bucură de 5 ani de garanție gratuită.

1. Lampa LED nu luminează după ce driverul de reglare este conectat prima dată, vă rugăm să opriți intrarea AC și să verificați după cum urmează:

1) dacă ieșirea DC este sau nu un contact rău;

2) dacă polaritatea de ieșire DC este inversată sau placa LED este sudată anti;

3) dacă intrarea AC este un contact prost, testați după eliminarea acestor defecțiuni;

2. Dispozitivul are o conexiune bună, lumini LED, dar LED-ul pâlpâie, vă rugăm să opriți intrarea AC și să verificați după cum urmează:

1).dacă se potrivesc sau nu parametrii și parametrii actuali.

2). Vă rugăm să comunicați în timp util cu noi dacă aveți întrebări în utilizare, vom face tot posibilul pentru a rezolva problemele cu dvs.

Diferența între 0-10V și 1-10V:

1. Când variatorul 0 / 10V este ajustat la maxim 10V, curentul de ieșire va atinge 100% din puterea de ieșire, iar luminozitatea va ajunge la 100%. Când variatorul 0-10V este reglat la 0V, curentul va fi minim, iar lumina va fi stinsă; Când reglarea luminii 1-10V este ajustată la 1V, curentul este minim

iar lumina este stinsa.

2. Diferența între 0-10V și 1-10V: tensiune diferită de pornire și de închidere, 0-10V este activată la 0,7V, (luminozitatea minimă) 1-10V este activată la 1,2V (luminozitatea minimă).

3.Digital dimming driver 0-10V și 1-10V dimming identificare automată două moduri de reglare.

4. Același circuit de semnal controlează lumina și întuneric în același timp.

5. Dimmerul (sistemul de reglare a luminii) este împărțit în semnale de reglare 0-10V și 1-10V.

6. Compatibilitatea cu reglajul este legată de distanța de control a liniei de semnal și de numărul de alimentare de control. Dacă numărul este prea mare sau linia de semnal este prea lungă, vor apărea probleme precum nu se poate ajusta mai jos și nu se poate ajusta.

Domeniul garanției produsului:

1. interfața de control al semnalului nu trebuie conectată la o tensiune mai mare de 15V pentru a deteriora sursa de alimentare

2. conexiunile de intrare și de ieșire sunt inversate, ducând la deteriorarea puterii

3. sursa de alimentare este deteriorată din cauza pătrunderii apei
