Cum injectorul PoE furnizează energie și rețea camerelor

Dezvoltarea timpurie și construcția ulterioară a schemei de alimentare cu injectoare PoE pentru echipamentele de monitorizare a securității sunt strâns legate. Mai ales în etapa ulterioară de construcție, specificațiile, caracteristicile și protocoalele aferente camerelor PoE și modulelor de alimentare PoE trebuie să fie pe deplin înțelese. Numai astfel ne putem asigura că proiectul de monitorizare este finalizat eficient și la costuri reduse. Cum alimentează modulul de alimentare PoE camera de supraveghere și asigură rețeaua?

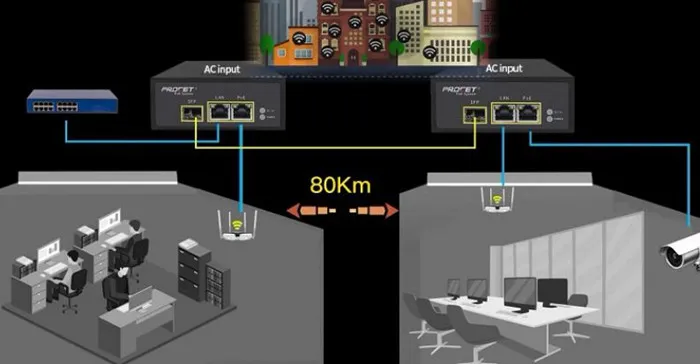

Sursa de alimentare PoE necesită un singur cablu de rețea pentru a furniza energie și transmisie prin rețea către AP (camere PoE, AP fără fir și alte echipamente) în același timp. Sistemul de monitorizare a securității adoptă soluția de alimentare PoE de rețea (a se vedea figura de mai jos pentru detalii), eliminând necesitatea instalării prizei și a instalării cablului de alimentare. etc., economisind astfel costurile de timp, costurile de implementare a rețelei, costurile cu forța de muncă la instalare și costurile ulterioare de întreținere etc. Cu cât sunt mai multe dispozitive alimentate cu injector PoE utilizate în rețea, cu atât acest avantaj de timp și cost devine mai evident.

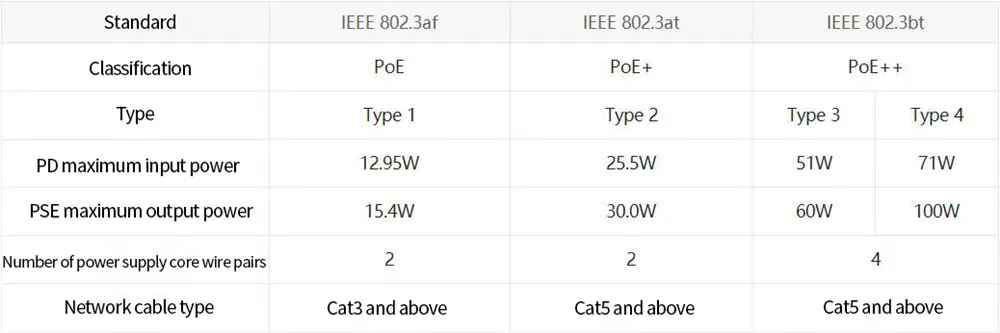

Există doar trei standarde pentru modulele de alimentare cu injectoare PoE. Puterea sursei de alimentare IEEE802.3af este de 15,4 W/at. Puterea sursei de alimentare este de 30 W/bt. Puterea sursei de alimentare este de 90 W (a se vedea figura de mai jos pentru detalii). Cum se potrivește sursa de alimentare PoE și recepția de energie PoE (camera PoE)? De exemplu:

1. Când puterea camerei PoE este de 10W, puteți alege modulul de alimentare PoE IEEE802.3af;

2. Când puterea camerei PoE este de 20 W, trebuie să alegeți modulul de alimentare PoE IEEE802.3802.3at;

3. Trebuie remarcat faptul că standardul 802.3at este compatibil cu standardul 802.3af, așa că atunci când camera PoE este standard 802.3af, puteți alege un modul de alimentare 802.3af sau PoE standard.

Standardul 802.3bt este compatibil cu 802.3at și 802.3af.
