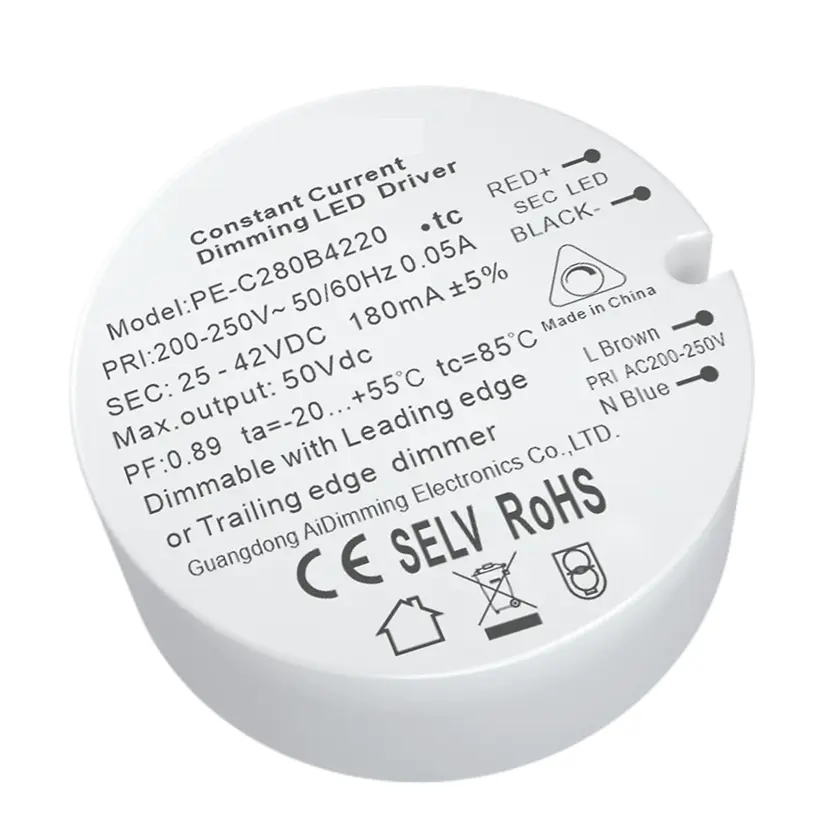

Driver LED reglabil Triac cu curent constant de 8,4 W

PE-C280 este unul dintre driverele LED cu intensitate constantă triac de 8,4 W, dezvoltate de producătorul chinez Starwell, cu factor de putere ridicat, eficiență ridicată, precizie ridicată, utilizarea unui cip de control al comutatorului eficient și stabil cu pierderi reduse și componentele de înaltă performanță îl fac cu zgomot redus, viață lungă și alte caracteristici.

Trimite o anchetă

În calitate de producător profesionist, Starwell ar dori să vă ofere un driver LED cu intensitate constantă triac de 8,4 W de înaltă calitate, care este potrivit pentru variatorul RPC MOSFET și pentru variatorul FPC TRAIC.

Caietul de sarcini

Model		PE-C280B2435	PE-C280B4220	PE-C280B0670	PE-C280B1270	PE-C280B2430
IEȘIRE	Tensiune de ieșire	12-24Vdc	25-42Vdc	2,5-6Vdc	6-12Vdc	12-24Vdc
	Tensiune maximă de ieșire	24Vdc	42Vdc	6Vdc	12Vdc	24Vdc
	Tensiune de ieșire fără sarcină	27Vdc	43Vdc	8Vdc	15Vdc	27Vdc
	Curent de ieșire	350mA	200mA	700mA	700mA	300mA
	Putere de ieșire	4,2W~8,4W	5W~8,4W	1,75W~4,2W	4,2W~8,4W	3,6W~7,2W
	Nivel stroboscopic	Scădere pâlpâire (8%)
	Interval de reglare	2~100%,
	Frecvența de atenuare PWM
	Precizia curentă	±5%
	Ripple & Noise	=500mv p-p
INTRARE	Interfață de atenuare	Triac Marginea anterioară/Marginea trasă
	Gama de tensiune de intrare	200-250Vca
	Frecvenţă	50/60Hz
	Curent de intrare	<0,08A	<0,08A	<0,08A	<0,08A	<0,08A
	Factorul de putere	PF>0,9(la încărcare plină)	PF>0,9 (la încărcare completă)	PF>0,88(la încărcare plină)	PF>0,88(la încărcare plină)	PF>0,88 (la sarcină completă)
	THD	230Vac@THD <20% (la încărcare completă)
	Eficiență (tip.)	77%	79%	77%	77%	77%
	Curent de pornire (tip.)	Pornire la rece0,8A	Pornire la rece0,8A	Pornire la rece 1,54A	Pornire la rece0,8A	Pornire la rece0,8A
	Antisurge	L-N: 1,5 kV
	Curent de scurgere	<0,25mA/230Vac
MEDIU	Temperatura de lucru	tc: 55°C tc: 85°C
	Umiditatea de lucru	20 ~ 95%RH, fără condensare
	Temp. de depozitare, umiditate	-40 ~ 80°C, 10~95%RH
	Temp. Coeficient	±0,03%/°C(0-50)°C
	Vibrație	10~500Hz, 2G 12min./1ciclu, perioadă de 72min. fiecare de-a lungul axelor X, Y, Z.
PROTECŢIE	Protecție la supraîncălzire	Reglarea sau oprirea inteligentă a curentului de ieșire dacă temperatura PCB ≥110°C, se recuperează automat.
	Protecție la suprasarcină	Opriți ieșirea când puterea nominală ≥102%, se recuperează automat.
	Protecție la scurtcircuit	Opriți automat dacă apare un scurtcircuit, se recuperează automat.
	Protecție fără sarcină	Opriți ieșirea dacă nu există sarcină, se recuperează automat când încărcarea revine la normal.
SIGURANȚĂ și EMC	Rezistenta la Tensiune	I/P-O/P: 3750Vca
	Rezistenta de izolare	I/P-O/P: 100MΩ/500VDC/25°C/70%RH
	Standarde de siguranță	IEC/EN61347-1, IEC/EN61347-2-13
	Emisia EMC	EN55015, EN61000-3-2 Clasa C, IEC61000-3-3
	Imunitate EMC	EN61000-4-2,3,4,5,6,8,11, EN61547
	Standard de testare stroboscopică	IEEE 1789
ALŢII	Dimensiune	43,2 × 0,5 mm (D × H)
	Ambalare	PE bag
	Greutate (G.W.)	42g±5g

Facturi:

● Driver de reglare a luminii cu LED-uri, interval de reglare 2-100%

● Potrivit pentru variatorul RPC MOSFET și variatorul FPC TRAIC

● PFC activ

● Protectii: scurtcircuit/supratensiune/supracurent

● Tehnologia de conducție a căldurii gel de silice, vânt rece natural

● Volum ultra mic

● Potrivit pentru iluminatul cu LED-uri pentru locuințe și iluminatul comercial

● Dispozitiv sigur de protecție fără sarcină

● Instalare economică și convenabilă

● se conformează standardelor mondiale de siguranță pentru echipamentele de iluminat

● Clasa de protectie II

● Trei ani garanție

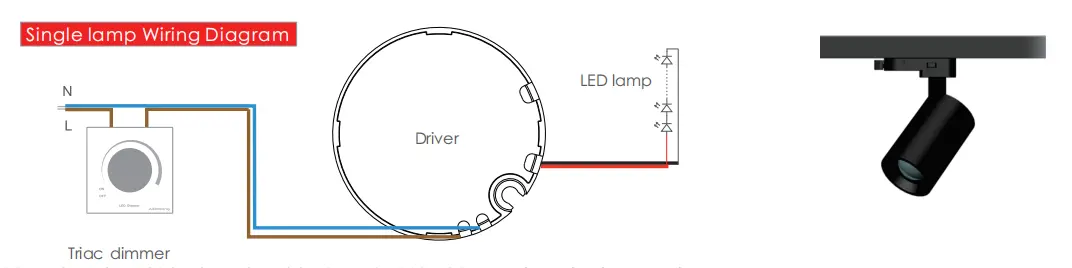

Diagrama de cablare:

Cablaj:

Firul de ieșire: cablu PVC roșu și negru 20AWG, lungime 200-230 mm, cerință de dezipare a firului: 5-7 mm

Firul de intrare: sârmă dublu izolat VDE maro albastru 20AW, lungime 150-160 mm, cerință de dezipare a firului: 5-7 mm

Utilizarea îndrumării:

1. Vă rugăm să acordați atenție distincției dintre intrare și ieșire, conectați corect, apoi porniți

2. Vă rugăm să conectați mai întâi sarcina de ieșire DC, deschideți sursa de alimentare după verificare; în modul curent constant, dacă porniți circuitul, vă rugăm să opriți sursa de alimentare și nu puteți conecta LED-ul până la energia electrică stocată de eliberarea de ieșire, sau poate deteriora LED-ul;

3. Acest tip de alimentare este limitat doar la utilizarea lămpilor LED și a felinarelor, intervalul de tensiune de intrare este AC200-250v, bumbacul izolator termic și alte articole care împiedică disiparea căldurii produsului, care se confundă cu produsul sub tensiunea de ieșire specificată, intervalul de curent, temperatura mediului de utilizare este de -20, și nu acoperă condițiile de suprafață de -20,-4 produsul se bucură de trei ani de garanție gratuită.

Condițiile anormale și metodele de tratament corespunzătoare:

1. Lampa LED nu luminează după ce driverul de reglare este conectat pentru prima dată, vă rugăm să opriți intrarea AC și să verificați după cum urmează:

a) Dacă ieșirea DC este sau nu un contact greșit:

b) Dacă polaritatea de ieșire DC este inversată sau placa LED este sudată anti;

c) Dacă intrarea AC are un contact prost: testați după eliminarea acestor defecțiuni.

2. Dispozitivul are o conexiune bună, lumini LED, dar LED-ul se stinge, vă rugăm să opriți intrarea AC, apoi verificați ieșirea DC.

a) peste drum.sub sarcină.

b) Dacă parametrii și parametrii actuali se potrivesc sau nu.

3. Vă rugăm să ne comunicați imediat cu noi dacă aveți întrebări în utilizare, vom face tot posibilul pentru a rezolva problemele cu dvs.
